ЛИВ®, профессиональный производитель промышленной арматуры, представил свою

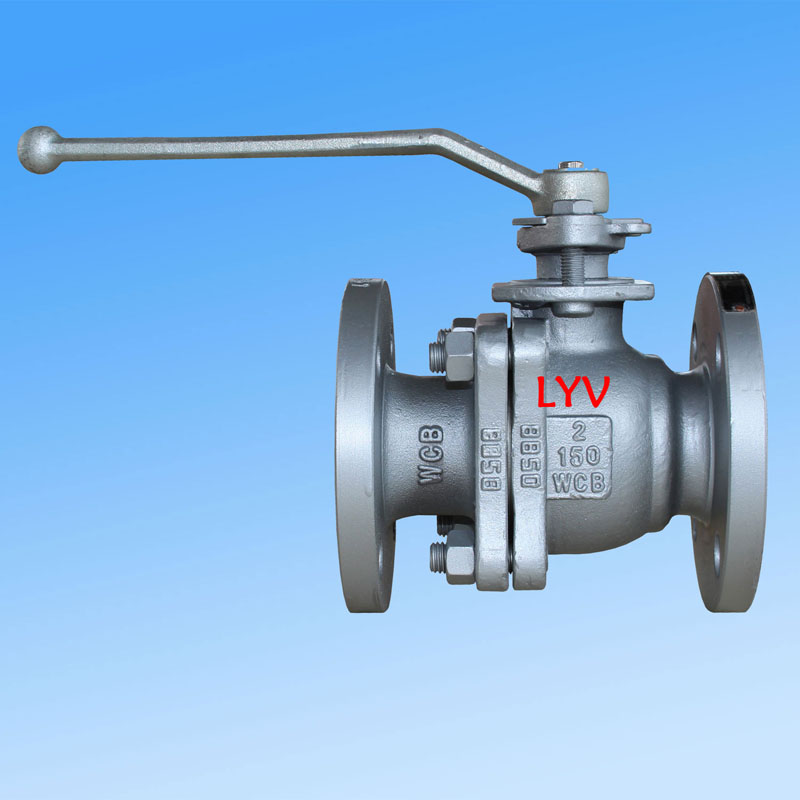

Двухкомпонентный плавающий шаровой клапан, один из наиболее широко используемых типов клапанов в промышленных трубопроводных системах. Компания экспортирует арматуру на рынки Северной Америки, Юго-Восточной Азии, России и Ближнего Востока. Обладая обрабатывающим оборудованием с ЧПУ и квалифицированной рабочей силой, LYV® имеет годовую производственную мощность, превышающую 50 000 клапанов, удовлетворяя как стандартные, так и индивидуальные требования.
Проектирование и строительство
Двухкомпонентный плавающий шаровой кран имеет конструкцию с разъемным корпусом и плавающим шаром. Он спроектирован в соответствии сISO 17292, API 608 и API 6D.стандарты. Клапан доступен в полнопроходной (FB) или уменьшенной (RB) конфигурации, с конструкцией корпуса с торцевым входом. Варианты крышек включают крышку с болтовым креплением или удлиненную крышку, а типы седел предлагаются в вариантах с мягким или жестким металлическим уплотнением. Направление потока может быть однонаправленным или двунаправленным, что обеспечивает гибкость в соответствии с различными требованиями процесса.
Размер и диапазон давления
| Класс давления |
Диапазон размеров (NPS) |
Диапазон размеров (DN) |
| ANSI класс 150 фунтов |
1/2" – 10" |
Ду15 – Ду250 |
| ANSI класс 300 фунтов |
1/2" – 8" |
Ду15 – Ду200 |
| ANSI класс 600LB |
1/2" – 4" |
Ду15 – Ду100 |
Примечание:Для номиналов PN клапан охватывает PN0,6, PN1,6, PN2,0, PN2,5 до DN250; PN4.0 и PN5.0 до Ду200; PN6.3 и PN10.0 до DN100.
Стандарты проектирования и тестирования
| Стандартная категория |
Справочный стандарт |
|
Стандарт дизайна
|
BS EN ISO 17292 (BS 5351) / ASME B16.34 / API 6D |
|
Инспекция и тестирование
|
API 598/API 6D |
|
Тестирование пожарной безопасности
|
API 607/API 6FA |
|
Длина между фланцами
|
ANSI B16.10 – Короткий шаблон / Длинный шаблон |
|
Торцевые соединения
|
Фланцевый (ANSI B16.5), стыковая сварка, раструбная сварка |
Ключевые особенности
-
Пожаробезопасная конструкция– соответствует API 607/API 6FA
-
Антистатический дизайн– рассеивает статический заряд для безопасной эксплуатации
-
Противовыбросовой стержень– предотвращает выброс штока под давлением
-
Сервис Средний– природный газ, нефть, вода, кислород и другие промышленные жидкости
-
Кислый Сервис– соответствует ISO 15156/NACE MR0175
-
Работа клапана– ручной рычаг, червячная передача, пневмопривод, электропривод
Строительные материалы (BOM)
Кузов и капот
| Марка материала |
Описание |
| ASTM A216 GR. ВКБ / A105N |
Углеродистая сталь |
| ASTM A352 LCB/LCC/A350 LF2 |
Низкотемпературная углеродистая сталь |
| ASTM A351 GR. CF8 / CF8M |
SS 304/SS 316 (нержавеющая сталь) |
| ASTM A351 GR. CF3 / CF3M |
SS 304L / SS 316L (нержавеющая сталь) |
| ASTM A351 гр. CF8C |
Нержавеющая сталь |
| АСТМ А890 4А/5А/6А |
Дуплекс из нержавеющей стали |
Твердый шар
| Марка материала |
Описание |
| A105N + ENP / A105N + TCC |
Углеродистая сталь с химическим никелированием/покрытием из карбида вольфрама |
| АСТМ А182 Ф304/Ф316 |
СС 304 / СС 316 |
| АСТМ А182 Ф304Л/Ф316Л |
СС 304Л / СС 316Л |
| АСТМ А182 Ф347 |
Нержавеющая сталь |
| АСТМ А182 Ф51/Ф53/Ф55 |
Дуплекс/Супердуплекс из нержавеющей стали |
Примечание для металлического седла с жестким уплотнением:Обработка поверхности шара включает ENP, HCR, WC и сварку Ni60/Ni55.
Корень
| Марка материала |
Описание |
| АСТМ А182 Ф6а |
Мартенситная нержавеющая сталь |
| АСТМ А182 Ф304/Ф316/Ф304Л/Ф316Л |
Нержавеющая сталь |
| 17‑4 PH |
Дисперсионно-твердеющая нержавеющая сталь |
| АСТМ А182 Ф51/Ф53/Ф55 |
Дуплекс/Супердуплекс из нержавеющей стали |
Седла, уплотнения корпуса и сальниковая набивка
| Материал |
Приложение |
| ПТФЭ Девственный |
Уплотнение седла/корпуса/сальника |
| 25% стеклонаполненный ПТФЭ (GFT) |
Уплотнение седла/корпуса/сальника |
| ПТФЭ с углеродным наполнителем (CFT) |
Уплотнение седла/корпуса/сальника |
| ПЭК / Делрин |
Уплотнение седла/корпуса |
| Графойл (графитовое кольцо) |
Уплотнение седла/корпуса/сальника |
Приложение и сервис
Двухкомпонентный плавающий шаровой кран подходит для широкого спектра промышленных применений, включая нефтегазовую, нефтехимическую, энергетическую, водоочистную и трубопроводные системы. Он доступен с фланцевыми, стыковыми или раструбными приварными соединениями и может управляться вручную или с помощью автоматических приводов. LYV® обеспечивает полную послепродажную поддержку и своевременную доставку при поддержке своих опытных инженерных и производственных команд.
Примечание:Для получения информации о нестандартных сочетаниях материалов, номинальных давлениях или конфигурациях приводов свяжитесь с LYV® напрямую и сообщите характеристики вашего проекта.
